Tại sao dầu làm nguội nhanh chóng bị lão hóa sau khi sử dụng lâu?

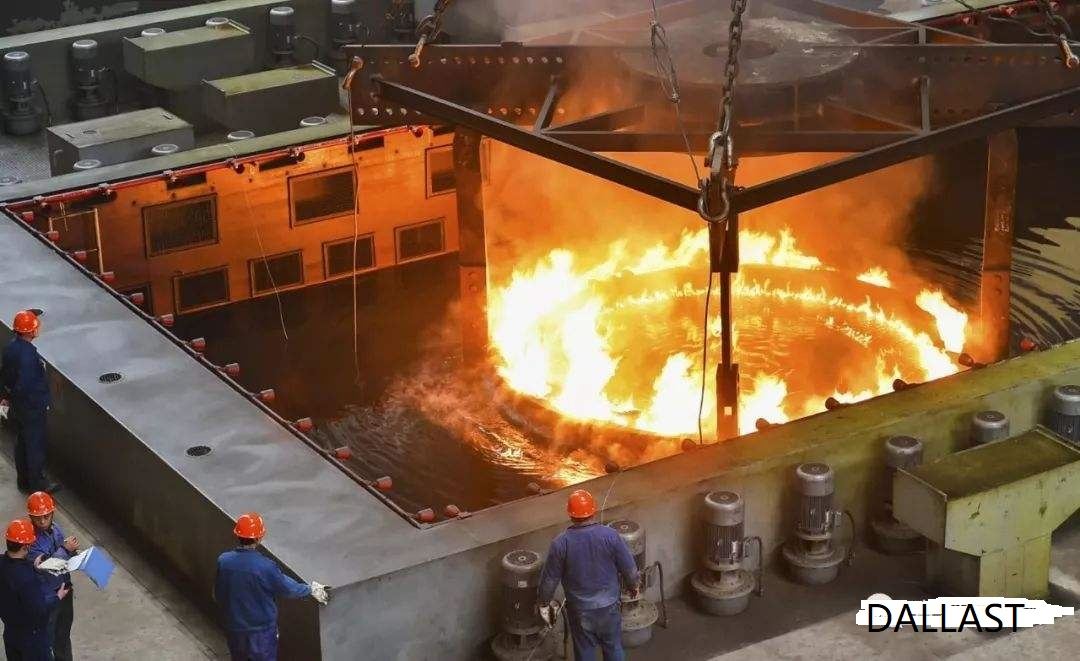

Hiện nay, dầu làm nguội nhanh vẫn đóng vai trò chủ đạo trong môi trường làm mát để xử lý nhiệt của ốc vít. Việc tăng nhiệt độ sử dụng của dầu làm nguội sẽ đẩy nhanh đáng kể tốc độ phản ứng lão hóa của nó. Khi tăng nhiệt độ dầu thêm 10 ° C thì tốc độ phản ứng hóa học tăng lên khoảng 2 đến 4 lần. Về nguyên tắc, nhiệt độ sử dụng của dầu dập tắt là 60 đến 80 ° C. Sự gia nhiệt và sự tiếp xúc lặp đi lặp lại của dầu tôi với các phôi nóng, dẫn đến quá trình oxy hóa và lão hóa của dầu tôi, là những mối đe dọa lớn nhất trong sản xuất.
Các hoạt động dập tắt bu lông và đai ốc trong thời gian dài đã gây ra nhiều thay đổi hóa học phức tạp trong dầu làm nguội, dẫn đến những thay đổi đáng kể về đặc tính của dầu và sự lão hóa của dầu làm nguội, bao gồm cả sự phân hủy nhiệt của hydrocacbon trong dầu làm nguội thành các thành phần dễ bay hơi hoặc Các chất khí và Quá trình oxy hóa một số hợp chất và sự trùng hợp của các sản phẩm oxy hóa sẽ làm cho độ nhớt của dầu tăng lên, đó là cơ chế dập tắt sự lão hóa của dầu. Đồng thời, bề mặt dầu tiếp xúc với phôi bị nung nóng đến nhiệt độ cao hơn, gây ra hiện tượng cắt xích dầu và các phản ứng thứ cấp tạo ra các sản phẩm phân hủy. Các hydrocacbon bị oxy hóa ở trạng thái không ổn định cao, chúng sẽ trùng hợp và tạo thành dầu mỡ, Và thậm chí có thể gây ra những hậu quả nghiêm trọng như nhiễm bẩn phôi và tắc nghẽn đường ống. Rõ ràng, cần chú ý đến cơ chế oxy hóa của hydrocacbon trong quá trình sử dụng dầu dập tắt.
Tại sao dầu làm nguội nhanh bị lão hóa sau một thời gian dài sử dụng? Đây là lý do chính khiến dầu làm nguội liên tục bị oxy hóa trong quá trình sử dụng, và cặn bẩn và vết bẩn xuất hiện trên bề mặt phôi. Theo thời gian sử dụng, quá trình oxy hóa của dầu ngày càng nghiêm trọng, độ nhớt càng tăng, cặn bẩn càng tăng. Tất cả những điều này đều làm giảm hiệu suất làm mát của dầu dập tắt, dẫn đến các điểm mềm hoặc thậm chí cứng phôi và kiểm tra kim loại học cho thấy rằng Cấu trúc vi mô: Trong thép cacbon, có nhiều ferit kết bông hơn; trong thép hợp kim, cấu trúc của bainite thấp hơn có mặt. Lúc này, bản chất là dầu dập tắt đã bị oxy hóa nghiêm trọng trong quá trình sử dụng.
Khi dầu dập tắt bị oxy hóa trong quá trình sử dụng, hàm lượng axit của cacboxyl (nhóm cacbon, oxy và hydro COOH trong các hợp chất hữu cơ SUO được gọi là cacboxyl) sẽ tăng dần, do đó, giá trị axit của dầu có thể được kiểm tra để đo. độ lão hóa của nó. Sau khi dầu dập tắt đã được sử dụng liên tục trong hơn 2 năm, giá trị axit tiếp tục tăng. Khi giá trị axit đạt khoảng 1,0 đến 1,5 mgKOH / g, tốc độ tạo ra axit cacboxylic tăng lên đáng kể. Sau khi dầu làm nguội già đi, đường cong làm mát được phản ánh trong việc rút ngắn giai đoạn màng hơi, tốc độ làm mát tối đa tăng, đường cong làm mát di chuyển về phía trên bên phải nói chung, tốc độ làm mát nhiệt độ cao tăng tốc và độ cứng của phôi giảm. Giá trị axit 1,5mgKOH / g là một chỉ số định lượng để dập tắt sự lão hóa của dầu, và nó cũng là cơ sở để thay dầu. Nói chung, nên thay dầu sau 1 năm sử dụng. Các biện pháp để ngăn ngừa sự lão hóa của dầu dập tắt là: sử dụng dầu gốc tinh chế hydro và chất chống oxy hóa hợp chất có thể cải thiện hiệu quả tính năng chống oxy hóa của dầu. Để nâng cao hiệu quả chống lão hóa của dầu dập tắt, cần chú ý những điều sau đây khi sử dụng dầu dập tắt: Nếu dầu đang ở trạng thái tuần hoàn, cần được lọc kịp thời để tránh nước xâm nhập. Don' không thay dầu một phần. Cố gắng giảm nhiệt độ sử dụng của dầu dập tắt và giảm ô nhiễm.
